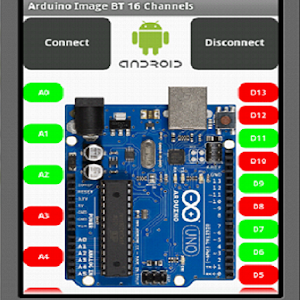

Arduino Image BT 16 Channels Screen Preview
How to setup Arduino Image BT 16 Channels apk for android
- For Android 4.0 or higher:Please to Settings, look down to Security, and select Unknown sources. Choosing this choice will enable to install apps download from the internet.
- For devices running on lower Android 4.0:
Please go to Settings - open the Applications option, and select Unknown sources, click OK on the popup alert.
Arduino Image BT 16 Channels Description
Descrição:Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;
Passo a passo:
1- Fazer a montagem no proto board conforme esquema elétrico;
2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led está piscando;
3- No Smartphone ligar o Bluetooth e entrar no aplicativo Arduino Image BT 16 Channels e pressionar o botão Connect;
4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando está conectado para de piscar e fica aceso direto;
5- Os dispositivos estão conetctados via bluetooth - led está aceso direto.
6- Neste momento todos os botões do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.
O aplicativo Arduino Image BT 16 Channels instalado no smartphone controla remotamente o Arduino(via bluetooth), com até 16 canais(porta analógica e digital pinos A0, A1, A2, A3, A4, A5, D4, D5, D6, D7, D8, D9, D10, D11, D12 e D13);
Através destes pinos podemos conectar uma placa com até 16 relés(vendida no ebay ou mercado livre), onde podemos controlar até 16 equipamentos lidados a rede elétrica residencial;
Acionamento(liga e deslida) de lâmpadas, abatjours, luminárias, motores, bombas, solenóides, contatores, forno elétrico, aparelhos eletrodomésticos, etc.
Gratis Programa código para Arduino Image BT 16 Channels.
http://sergioarduino.blogspot.com.br/p/home-automation-14-chs-pro-descricao.html
Obs.: Os acionamentos(A0, A1, A2 ... D13) podem atuar de forma independente ou simultânea, facilitando sua operação e abrindo multiplas possibilidades ao projeto como exemplo em automação residêncial onde voce precisa de acionar luminárias dos comodos, salas, quartos, halls, cozinha, de forma mais inteligente.
Como funciona:
O aplicativo Arduino Image BT 16 Channels instalado no Smartphone com Android comunica com o bluetooth que está conectado à serial(mySerial) pino 2-RX e 3-TX do Arduino que recebe entes dados que por sua vez interpreta e faz o comando dos relés(placa de acionamento de relés) que está conectada nas portas digitais e analógicas correspondente do Arduino(porta digital e analógica pinos A0, A1, A2, A3, A4, A5, D4, D5, D6, D7, D8, D9, D10, D11, D12 e D13;
Botão A0 -ON-VERDE - send: caracter “A”; Botão A0 -OFF-VERMELHO- send: caracter “B”;
Botão A1 -ON-VERDE - send: caracter “C”; Botão A1 -OFF-VERMELHO- send: caracter “D”;
Botão A2 -ON-VERDE - send: caracter “E”; Botão A2 -OFF-VERMELHO- send: caracter “F”;
Botão A3 -ON-VERDE - send: caracter “G”; Botão A3 -OFF-VERMELHO- send: caracter “H”;
Botão A4 -ON-VERDE - send: caracter “I”; Botão A4 -OFF-VERMELHO- send: caracter “J”;
Botão A5 -ON-VERDE - send: caracter “K”; Botão A5 -OFF-VERMELHO- send: caracter “L”;
Botão D4 -ON-VERDE - send: caracter “M”; Botão D4 -OFF-VERMELHO- send: caracter “N”;
Botão D5 -ON-VERDE - send: caracter “O”; Botão D5 -OFF-VERMELHO- send: caracter “P”;
Botão D6 -ON-VERDE - send: caracter “Q”; Botão D6 -OFF-VERMELHO- send: caracter “R”;
Botão D7 -ON-VERDE - send: caracter “S”; Botão D7 -OFF-VERMELHO- send: caracter “T”;
Botão D8 -ON-VERDE - send: caracter “U”; Botão D8 -OFF-VERMELHO- send: caracter “V”;
Botão D9 -ON-VERDE - send: caracter “X”; Botão D9 -OFF-VERMELHO- send: caracter “Y”;
Botão D10 -ON-VERDE - send: caracter “Z”; Botão D10 -OFF-VERMELHO- send: caracter “W”;
Botão D11 -ON-VERDE - send: caracter “a”; Botão D11 -OFF-VERMELHO- send: caracter “b”;
Botão D12 -ON-VERDE - send: caracter “c”; Botão D12 -OFF-VERMELHO- send: caracter “d”;
Botão D13-ON-VERDE - send: caracter “e”; Botão D13 -OFF-VERMELHO- send: caracter “f”;
Gratis Programa código para Arduino Image BT 16 Channels, Esquema Elétrico, Fotos e Vídeos e Descrição de funcionamento.
http://sergioarduino.blogspot.com.br/p/arduino-bt-control-rc-16-relays.html
http://sergioarduino.blogspot.com.br/p/home-automation-14-chs-pro-descricao.html
https://www.youtube.com/watch?v=adz9bKrn_yI&list=PL70c1gJPe5BqBvbQuTG4wSI2BNOuKLDGv
